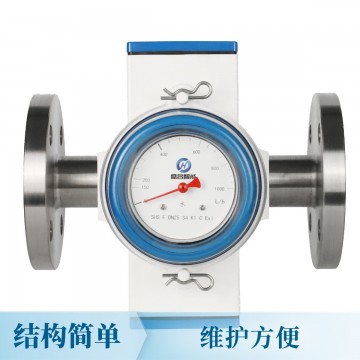

SHS流量开关结构坚实、性能稳定，可广泛应用于发电机、电动机、轧机、压缩机、传送机和其它机器的冷却、润滑系统中。当流量超过或低于设置的预置开关点时，它可以输出一个控制信号。这个预置开关点可以设置在量程中的任何一个位置，即使仪表已经安装到管道上，它也可以很方便的进行调整。
流量开关是工业流程和设备保护中的关键安全组件，其主要作用包括：
1. 泵的保护
· 空转保护：确保泵在启动前或运行中有流体流过，防止干转损坏。这是最核心、最常见的应用。
· 低流量保护：防止泵在低于最小流量工况下运行而过热。
2. 冷却系统监控
· 监控冷却水、润滑油或其他冷却剂的流量，确保设备（如激光器、注塑机、大型电机、变压器）得到充分冷却。
3. 连锁控制
· 作为系统的启动或停止条件。例如，只有冷却水流量正常时，主设备（如空压机、大型电机）才允许启动。
4. 故障报警
· 当过滤器堵塞、管道破裂或阀门误关闭导致流量异常（过高或过低）时，触发报警信号，通知操作人员。
5. 过程控制
· 在简单的流程中，用于确认流体是否已输送到指定位置或某个工艺步骤是否已完成。
技术参数
仪表型号 | SHS1 | SHS2 | SHS3 | |
连接形式 | 螺纹连接 | 3/4"～2-1/2" | - | - |
法兰连接 | - | DN15-DN65 (1/2"～2-1/2") | DN80-DN200 (3"～8") | |
测量范围（m³/h） | 0.02-30 | 10-150 | ||
操作压力 | 螺纹连接 | 4.0Mpa | - | - |
法兰连接 | - | 4.0Mpa | 1.6Mpa | |
仪表材料 | 表体 | 304/316L | ||
外壳 | 塑料 | |||
流体方向 | 垂直方向 水平方向 | |||
介质温度℃ | 标准型 | ≤120 | ||
介质粘度mpa.s | 标准型 | ≤30 | ||
开关重复性 | ±2.5% | |||
测量精度 | ±8%，±12% | |||
报警开关 | 1个NC或1个NO触点（双稳态） | |||
2个NC或2个NO触点（双稳态） | ||||
1个放大继电器的开关触点（双稳态） | ||||
2个放大继电器的开关触点（双稳态） | ||||
触点功率 | 10W（回路电源可采用24VDC或220VAC供电）， 建议使用24VDC供电 | |||
1200W，可采用24VDC或220VAC供电） | ||||
放大继电器 | 供电 | 220VAC,24VDC | ||
响应时间 | 5-12ms | |||
防护等级 | IP65 | |||
一.安装前注意事项:
1.流量开关在安装之前，需要清理管道中的杂质、焊渣、杂物、污浊物品，建议采用压缩空气吹扫和洁净水冲洗，确保管道内部没有上述残留物。
2.安装时请您注意仪表表体上标明的流体流向，箭头方向为流体流出方向。
3.建议出、入口安装相当于口径5倍的直管段，以保证测量精度。
二.流量开关出厂前已按流体流量方向的要求固定好刻度盘，如果现场安装前流体流量方向发生改变，为了方便读数，可按照以下步骤调整刻度盘方向。
1.拆下仪表壳盖两端的开口销，轻轻撬动取下壳盖。
2.顺时针(或逆时针)转动指针，使指针与指针轴产生相对松动后，轻轻摘下指针，用十字改锥拆下固定刻度盘的2个螺钉，调整刻度盘位置，使之读数方便，然后用螺钉再将刻度盘固定。
3.将指针内孔对准指针轴，指针指向刻度线零点，压紧即可，最后安装仪表壳盖。
三.使用过程中注意事项:
1.流量开关在现场初次使用时，要尽可能减小水头对测量部件的冲击力，解决办法是:在管道空管状态下，阀门应先处于闭合状态，泵启动后再打开阀门，让水流逐渐充满管道直至阀门全开，这样既保证水流平稳增大，又减小了水头对测量部件的冲击，提高了流量开关的使用可靠性。
2.流量开关在使用过程中，尽可能避免频繁启动(或停止)泵，如果是工艺要求，那么在启动(或停止)泵之前，需先将阀门关小或者关闭，然后再对泵进行操作，这样就避免了由于泵的频繁启停产生的正负水头对测量部件冲击，保证了流量开关的正常使用寿命。
