品牌:承德盛合智能
主体材质:304S408，316L，Ti，不锈钢衬PTFE，其它按用户要求
防护等级:IP65 IP67
测量精度:±1.5%
起订:10台
供应:1000台
发货:7天内
立即购买

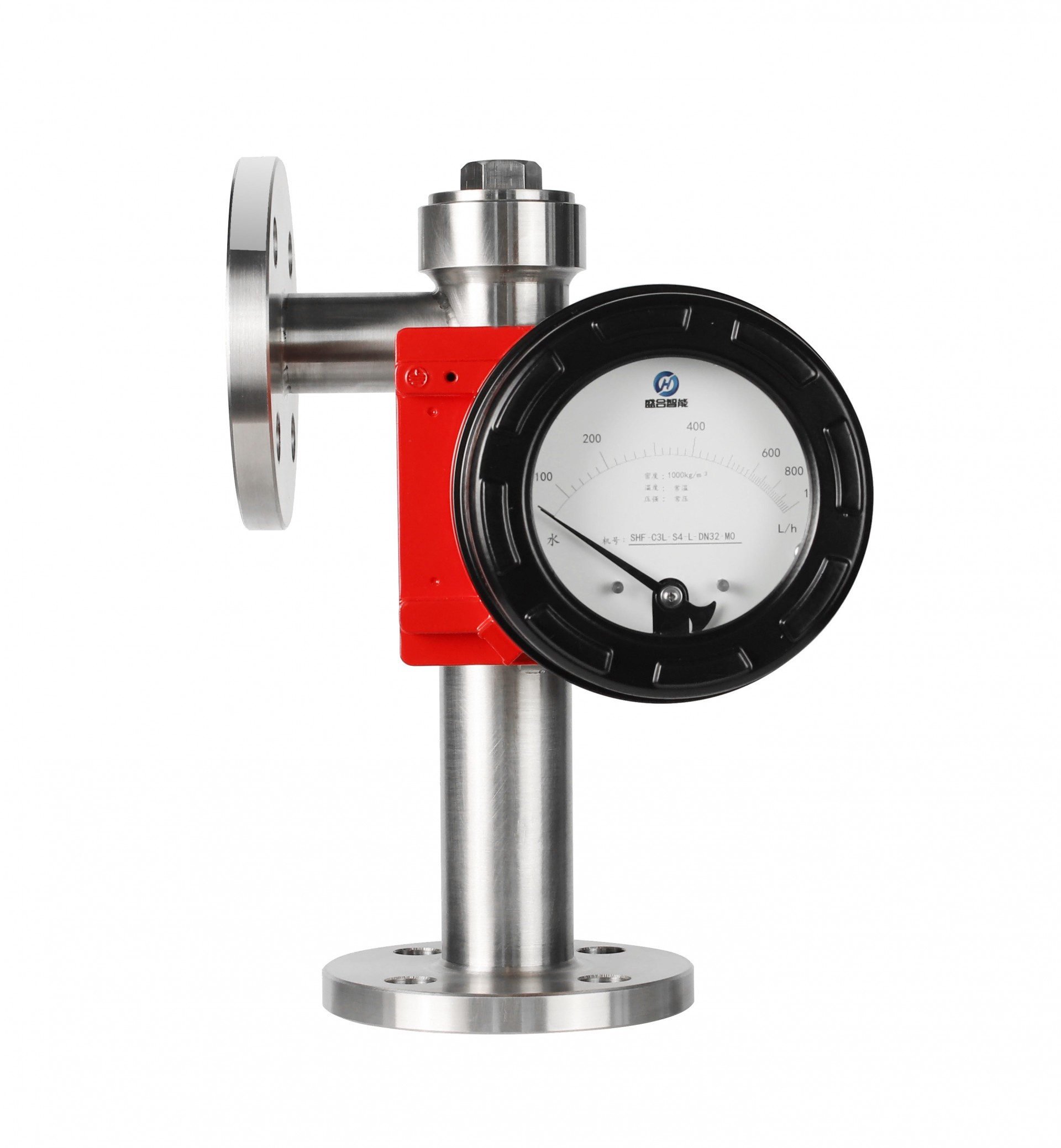

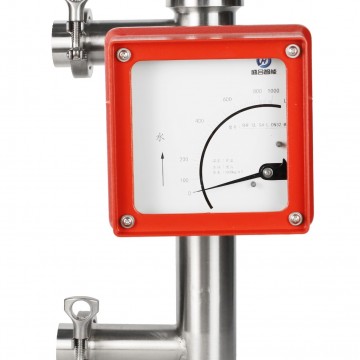

就地型液体气体通用指针式金属管浮子流量计，浮子垂直安装在锥形测量管内，由于流 体的作用，它可以在锥形管中上下自由移动，浮子的外缘直径与锥形管形成的环形面积随着浮子位置 的变化而变化，当流体的流量稳定在某一数值时，浮 子也在某一个位置处于一种动平衡状态，它与锥形管 之间的环形面积也保持恒定，此时，浮子受到三个力 的作用：浮子向下的重量，向上的浮力和流体的动 力，这三个力达到平衡。根据流体动力学的柏努力方 程，力平衡方程和流体的连续性定理，可以计算出流 体通过环形面积的平均瞬时流量。
就地型液体气体通用指针式金属管浮子流量计技术参数
仪表型号 | SHF | |
主体材质 | 304S408，316L，Ti，不锈钢衬PTFE，其它按用户要求 | |
安装形式 | 垂直安装形式，流体流动方向，自下向上 | |
垂直安装形式，流体流动方向，自上向下 | ||
水平安装形式，流体流动方向，自左向右或自右向左 | ||
底侧安装形式，流体流动方向，底进侧出 | ||
侧侧安装形式，流体流动方向，侧进侧出 | ||
指示器 | 现场就地瞬时流量指示 | |
现场就地瞬时流量指示，带上下限位警报 | ||
测量范围 | 下量程 | 1～10L/h水，0～0.7m3/h Air at ATP |
上量程 | 20～200m3/h水，400～4000m3/h Air at ATP | |
介质温度 | 就地型 | -40℃～+300℃ |
环境温度 | 就地型 | -40℃～120℃ |
精度 | 就地型 | ±1.5% |
量程比 | 10：1 | |
防护等级 | IP65 IP67 | |
公称压力 | DN15-DN50 4.0Mpa | |
DN80-DN200 1.6Mpa | ||
夹套形式 | 保温夹套、冷却夹套 | |
连接形式 | 法兰连接 标准HG/T20592-2009 | |
附件 | 1磁过滤器 2直管段 | |
